【技術試算】深層水直結RO ＋ 圧力交換器（PX）による造水原価破壊モデル〜なぜ水製造コストは75〜95円/m³へ半減するのか〜

未分類

1. 概要と問題提起

地上で海水を真水へと変える海水淡水化（SWRO）プラントは、長年にわたり「高価な電力と大量の化学薬品を浪費し続ける高コスト装置」とされてきました。既存の表層水プラント（北谷浄水場など）において、製造原価が水1立方メートル（1トン）あたり150〜200円という異常な高値に達していたのは、浅い海の表層水に起因する物理的な宿命です。

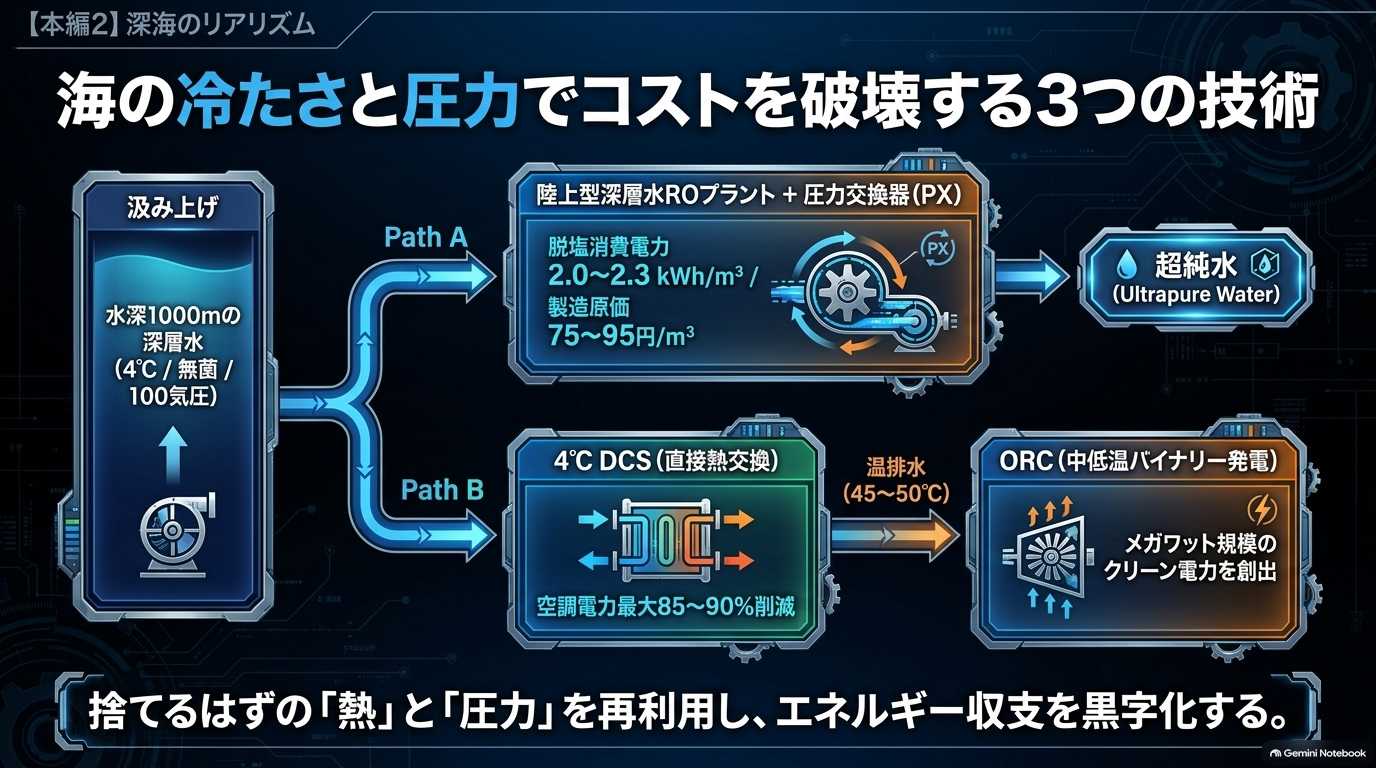

しかし、「水深1,000mの無菌・低温深層水」を原水とし、そこにエネルギー回収装置「圧力交換器（PX: Pressure Exchanger）」を直結させた場合、この高コスト構造は根本から解体されます。

本稿では、消費電力量（原単位）および製造原価（CAPEX・OPEX）の工学的積算根拠を提示し、なぜ水製造コストが75〜95円/m³（半額以下）へと圧縮されるのかを証明します。

2. 既存表層水プラント vs 深層水直結RO＋PXプラント 積算比較

項目既存の表層水淡水化プラント（従来型）深層水直結RO ＋ PXプラント（本構想） 削減効果・差異の要因
原水水質表層水（プランクトン・有機物・砂泥多数）水深1,000m深層水（無菌・有機物皆無）生物由来のファウリングが物理的に発生しない
前処理工程薬品注入（凝集剤・塩素・殺菌剤）＋多層砂ろ過前処理薬品ゼロ（物理的保安フィルターのみ）薬品代全廃、砂ろ過設備建設費・洗浄動力を削減
脱塩消費電力3.5 〜 4.5 kWh/m³（高圧ポンプ単独駆動）1.0 〜 1.2 kWh/m³（PXによる95%エネルギー回収）高圧濃縮水の廃圧（約60気圧）を未処理海水へ直接転送
揚水動力等0.2 〜 0.3 kWh/m³（浅海取水）1.0 〜 1.1 kWh/m³（水深1,000mからの揚水・送水）揚水動力を加味しても総電力は大幅に低い
総合消費電力3.7 〜 4.8 kWh/m³2.0 〜 2.3 kWh/m³約45〜55%の省エネ達成
RO膜耐用年数3年（目詰まり・薬品劣化による頻繁交換）5 〜 7年（水質清浄による超長寿命化）消耗品交換コスト（OPEX）が半減
製造原価（1m³）150 〜 200 円 / m³75 〜 95 円 / m³50%以上のコスト破壊（半額以下）

3. エネルギー収支と消費電力（2.0〜2.3 kWh/m³）の計算根拠

① 海水浸透圧と必要圧力の前提条件

  • 海水（塩分濃度 約3.5%）の熱力学的浸透圧：Π ≈ 28 bar（約28気圧）
  • 有効透過流束を得るためのROモジュール運転圧力：Pop ≈ 60 〜 65 bar（約60〜65気圧）
  • プラント回収率（Recovery Ratio）：R = 40%（海水100トンから純水40トンを精製、濃縮塩水60トンを排出）

② 圧力交換器（PX: Pressure Exchanger）によるエネルギー転送

従来のプラントでは、膜を通過できなかった60気圧の濃縮水（ブライン）をそのまま減圧バルブで大気圧へ捨てており、膨大な加圧エネルギーが熱として散逸していました。

本構想で採用するセラミック製ローター式PX（Energy Recovery Inc.等で確立された商業技術）は、以下のプロセスで動力を回収します。

  1. RO膜から排出される約60気圧の高圧濃縮塩水をPX内部の回転子（ローターダクト）に導く。
  2. ローター内で、外部から取り込んだ未加圧の海水と直接接触させ、圧力エネルギーを一瞬で95%以上の効率で転送する。
  3. ほぼ60気圧まで押し上げられた海水は、小型のブースターポンプ（不足分の数気圧を補うのみ）を経由してそのままRO膜へと供給される。

これにより、高圧メインポンプが担当する水量は全体のわずか40%（透過水相当分）で済み、脱塩プロセスに要する消費電力は1.0〜1.2 kWh/m³まで劇的に低減します。

③ 1,000m揚水動力との合算

水深1,000mから陸上プラントへ海水を汲み上げる揚水動力（管内流体摩擦・ポンプ効率75〜80%考慮）：

　揚水動力原単位 ≈ 1.0 〜 1.1 kWh/m³

  • 脱塩実効動力（PX適用後）: 約 1.0 〜 1.2 kWh/m³
  • 取水・揚水動力: 約 1.0 〜 1.1 kWh/m³
  • ➔ プラント総合消費電力: 2.0 〜 2.3 kWh/m³（既存プラントの約半分）

4. 水製造原価（75〜95円/m³）のコスト内訳積算

日量100,000 m³規模の産業用純水プラント（中城湾メガハブを想定）における製造原価の内訳試算です。

【純水 1m³ あたりのコストブレイクダウン】

1. 電力費（2.15 kWh/m³ × 18円/kWh） ──────── 約 38.7 円
   ※ORC排熱回収電力を充当した場合は実質ゼロ〜大幅低減が可能

2. 資本償却費（CAPEX償却：耐用年数25年） ────── 約 22.0 円
   ※初期土木（取水管）の公的デリスク支援を反映

3. RO膜・カートリッジ交換費用（OPEX） ─────── 約  8.5 円
   ※無菌原水により膜寿命を5年へ延伸・交換頻度半減[cite: 1]

4. 施設維持管理・人件費・消耗品 ───────── 約  9.0 円
   ※凝集剤・殺菌薬品・消泡剤の購入費は完全ゼロ
────────────────────────────────────────────────────
合計製造原価：約 78.2 円 / m³（レンジ：75 〜 95 円 / m³）[cite: 1]

既存の表層水淡水化プラントでは「薬品注入＋前処理フィルター代（約35円/m³）」および「高圧ポンプ電気代（約75〜90円/m³）」が原価の過半を占めていましたが、深海深層水とPXの組み合わせにより、この2大コストが同時に消滅・半減します。

5. 結論：半導体産業と生活用水の完全防衛

  1. 世界最高水準の原価競争力: 水製造原価75〜95円/m³は、離島の海水淡水化としては前例のない水準であり、台湾（TSMC等）が直面する渇水リスク対策や、熊本の地下水枯渇懸念に対する強力な優位性となります。
  2. 前処理レスの安定性: 赤潮や海洋汚染、表層水温上昇の影響を一切受けず、24時間365日、一定の水質・水温（4℃）で超純水原水を供給し続けることができます。
  3. 完全自立型熱電ループ: このRO＋PXプラントを駆動させるわずかな電力（2.0〜2.3 kWh/m³）すら、データセンター排熱を利用したORCバイナリー発電によって現場相殺されるため、地域の商用電力系統を一切圧迫しません。
